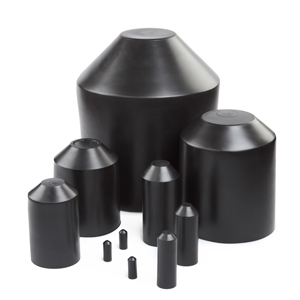

Термоусадочные колпачки (капы) Raychman® TCT CAP
Материал полиолефин
Температура усадки от 120°C
Прочность на растяжение > 12 мПа
Температура плавления адгезива +85°C
Диэлектрическая прочность > 18 кВ/мм

Капы применяются при транспортировке, хранении и консервации окончаний высоковольтных, низковольтных и кoммyникационных кабелей.

Альтернативное применение:

  • защита от коррозии выступающих металлических частей,
  • герметизация неиспользуемых сегментов кабельных каналов и труб,
  • заглушка трубопроводов, не находящихся под давлением.

Поверхность колпачков гладкая, глянцевая, без видимого шва. Благодаря повышенному коэффициенту усадки капы можно усаживать на изделия сложной формы или с перепадом диаметров.

Благодаря внутреннему слою термоплавкого клея, термоусадочные капы полностью защищают кабель от влаги и трения. Клей схватывается с поверхностью кабеля, пластиков или металла, заполняет пустоты в местах стыка изделий.

Материал колпачков: композиция на основе модифицированного полиолефина с термоплавким клеем.

Капы устойчивы к воздействию ультрафиолета.

Не подлежат обязательной сертификации.

Свойства

Метод тестирования

Результат

Прочность на растяжение

ASTM D2671

> 12 мПа

Удлинение до разрыва

ASTM D2671

> 400%

Удлинение до разрыва после нагрева (168 часов при +136°С)

ASTM D2671

> 300%

Прочность на растяжение после нагрева

ASTM D2671

> 10 мПа

Гибкость при низких температурах (4 часа при -40°С)

ASTM D2671

Не трескается

Тепловой шок (4 часа при +200°С)

ASTM D2671

Не стекает, не трескается

Температура плавления адгезива

ASTM E28

+ 85°C

Диэлектрическая прочность

ASTM D2671

> 18 кВ/мм

Объёмное электрическое сопротивление

ASTM D2671

1014 Ом·см

Водопоглощение

ASTM D570

< 0.5%

Спецификация
Размерный рядВнутренний диаметр, ммМинимальная толщина стенки, ммДлина изделия, мм
для заказаДо усадки, minПосле усадки, maxДо усадкиПосле усадки
ТСТ САР 11/5.5 11 5.5 0.7 1.1 22
ТСТ САР 16/7.5 16 7.5 1.2 2.5 70
ТСТ САР 23/10,5 23 10,5 1,2 2,5 80
ТСТ САР 32/16.5 32 16.5 1.2 2.5 90
ТСТ САР 50/26 50 26 1.5 2.8 115
ТСТ САР 70/30 70 30 1.8 3.2 120
ТСТ САР 100/46 100 46 1.8 3.5 140
ТСТ САР 120/57 120 57 1.8 3.5 155
ТСТ САР 140/70 140 70 2.0 4.0 180
ТСТ САР 250/95 250 95 2.0 4.0 270

Разные партии термоусаживаемых капов при изготовлении могут незначительно отличаться по размерам от указанных в таблице (на 1—2 мм). Если для вас принципиален конкретный размер и длина оконцевателей, свяжитесь с нашими менеджерами для уточнения реальных размеров изделий, которые есть в наличии.

Термоусадочные колпачки TCT CAP - разделка высоковольтного кабеля

Термоусадочные колпачки Raychman® TCT CAP - разделка высоковольтного кабеля

Производитель

Raychem / Tyco

DSG-Canusa

3M

WOER

IEK

Наименование

SSC / ESC

CEC

SKE

WRSJD

KTK

Варианты названия у других производителей:

  • ОКТЗ — Оконцеватели Клеевые Термоусаживаемые Защитные,
  • ОГТ — Оконцеватели Герметизирующие Термоусаживаемые,
  • ОКТ — Оконцеватель Клеевой Термоусаживаемый.
