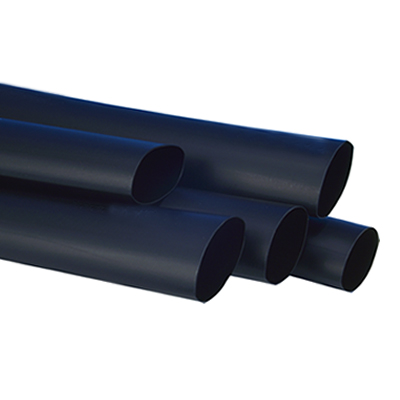

Термоусадочная трубка Raychman® CFW (клеевая)
Коэффициент усадки 3:1
Рабочая температура от -55 °С до +125 °С
Температура усадки от +105 °С до +135 °С
Температура плавления клея +85 °С
Электрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Горючесть подавляет горение (опц.)
Химическая стойкость низкая

Трубка Raychman® CFW с клеевым слоем — аналог термоусаживаемой трубки Raychman® CFM, но благодаря более толстой стенке CFW имеет повышенную механическую и диэлектрическую прочность (не менее 15 кВ/мм).

Трубка защищает от влаги и коррозии металлические детали, трубы и арматуру. Используется в качестве защитной оболочки при монтаже кабельных муфт и ремонте высоковольтных кабелей напряжением до 35 кВ.

В виде коротких отрезков трубка Raychman® CFW удобна для уплотнения кабельных проходов (см. Raychman® УКПТ).

В стандартном исполнении трубка Raychman® CFW не подавляет горение, но по Вашему запросу мы можем изготовить эту трубку в исполнении «нг» (с подавлением горения).

Не подлежит обязательной сертификации.

СвойстваМетод испытанияСтандартные значения
Прочность на растяжение, МПа ASTM D2671 Не менее 12,0
Удлинение до разрыва, % ASTM D2671 Не менее 400
Прочность на растяжение после термического воздействия, МПа ASTM D2671 (+150 °С x 168 часов) Не менее 12,0
Удлинение до разрыва после термического воздействия, % ASTM D2671 (+150 °С x 168 часов) Не менее 350
Тепловой шок +200 °С x 30 минут Нет потеков и растрескивания
Испытание холодом ASTM D2671 (-55 °С x 4 часа) Не растрескивается
Температура плавления клея ASTM-E28 +85 °С
Электрическая прочность, кВ/мм ASTM D2671 Не менее 15
Объемное электрическое сопротивление ASTM D257 Не менее 1014 Ом·см
Водопоглощение, % ASTM D570 0,5
Горючесть - Опционально подавляет горение
Коэффициент усадки - От 3:1 до 4:1
РазмерДаметр до усадки, ммДиаметр после усадки, ммМинимальная толщина стенки после полной усадки, ммСтандарт штука
CFW 9/3 9 3 2,3 1,22 м
CFW 13/4 13 4 2,7 1,22 м
CFW 22/6 22 6 3 1,22 м
CFW 28/9 28 9 3,2 1,22 м
CFW 33/10 33 10 3,4 1,22 м
CFW 38/12 38 12 4 1,22 м
CFW 51/16 51 16 4,3 1,22 м
CFW 70/21 70 21 4,3 1,22 м
CFW 85/25 85 25 4,5 1,22 м
CFW 105/30 105 30 4,5 1,22 м
CFW 120/39 120 39 4,5 1,22 м
CFW 140/42 140 42 4,5 1,22 м
ПроизводительRaychem / TycoDSG-Canusa3MLGWOERМемотерм-ММЗЭТА
Наименование WCSM, XCSM CFW, CCH ITCSN, HDT-A LG-PHWT HSBRS ТТЭк ТТс
