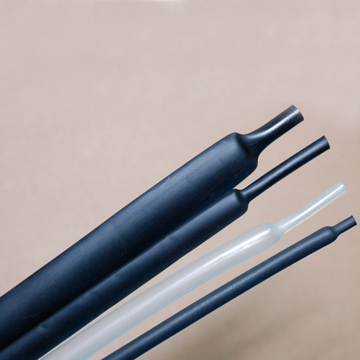

Термоусадочная трубка Raychman® IAKT (клеевая)
Коэффициент усадки 2:1, 3:1, 4:1
Рабочая температура от -45 °С до +125 °С
Температура усадки от +70 °С до +125 °С
Температура плавления клея +95 °С
Электрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Горючесть подавляет горение
Химическая стойкость средняя

Среднестенная термоусадочная трубка Raychman® IAKT с клеевым слоем и подавлением горения предназначается для электрической изоляции, защиты от коррозии и влаги. Особенно полезна при монтаже в помещении с высокой влажностью или на улице.

Стандартные цвета: черный и прозрачный (для бумажной маркировки и постоянной визуальной инспекции деталей, покрытых трубкой).

Прозрачная трубка IAKT надёжно запаивает маркировочный ярлык в клеевой капсуле и защищает его от механических повреждений и влаги.

Внимание: трубки в прозрачном исполнении не подавляют горение.

Не подлежит обязательной сертификации.

СвойствоМетод испытанияСтандартные значения
Прочность на растяжение, МПа ASTM D 2671 Не менее 12,0
Удлинение до разрыва, % ASTM D 2671 Не менее 300
Продольная усадка, % UL 224 Менее 8
Удлинение до разрыва после термического воздействия, % ASTM D2671 (+158 °С x 168 часов) Не менее 200
Температура плавления клея ASTM-E28 +95 °С
Водопоглощение клея, % ASTM D570 Менее 0,2
Электрическая прочность, кВ/мм ASTM D2671 Не менее 15
Объемное электрическое сопротивление IEC 93 Не менее 1014 Ом·см
Горючесть - Подавляет горение
Коэффициент усадки - 2:1, 3:1, 4:1

Тип

До усадки

После усадки

Упаковка

Внутренний диаметр (мм)

Внутренний диаметр (мм)

Общая толщина стенок

после усадки (мм)

Толщина клея

после усадки (мм)

Бухта и нарезка (м)

IAKT с коэффициентом усадки 2:1

IAKT 1,6/0,8

1.6

0.8

0.6±0.15

0.3±0.1

Бухта/1.22м

IAKT 2,4/1,2

2.4

1.2

0.7±0.15

0.35±0.1

Бухта/1.22м

IAKT 3,2/1,6

3.2

1.6

0.7±0.15

0.35±0.1

Бухта/1.22м

IAKT 4,8/ 2,4

4.8

2.4

0.8±0.15

0.4±0.1

Бухта/1.22м

IAKT 6,4/ 3,2

6.4

3.2

0.8±0.15

0.4±0.1

Бухта/1.22м

IAKT 7,9/ 3,9

7.9

3.9

0.9±0.15

0.45±0.1

Бухта/1.22м

IAKT 9,5/ 4,8

9.5

4.8

0.9±0.15

0.45±0.1

Бухта/1.22м

IAKT 12,7/ 6,4

12.7

6.4

0.95±0.20

0.45±0.1

Бухта/1.22м

IAKT 15,9/ 7,9

15.9

7,9

0.95±0.20

0.45±0.1

Бухта/1.22м

IAKT 19,1/9,5

19.1

9.5

1.0±0.20

0.45±0.1

Бухта/1.22м

IAKT 25,4/12,7

25.4

12.7

1.1±0.20

0.50±0.1

Бухта/1.22м

IAKT 31,8/15,0

31.8

15.0

1.15±0.20

0.50±0.1

Бухта/1.22м

IAKT 38,1/19,0

38.1

19.0

1.25±0.20

0.50±0.1

Бухта/1.22м

IAKT 44,5/22,0

44.5

22.0

1.35±0.20

0.55±0.1

Бухта/1.22м

IAKT 50,8/ 25,4

50.8

25.4

1.5±0.25

0.60±0.1

Бухта/1.22м

Тип

До усадки

После усадки

Упаковка

Внутренний диаметр (мм)

Внутренний диаметр (мм)

Общая толщина стенок после усадки (мм)

Толщина клея после усадки (мм)

Бухта и нарезка (м)

IAKT с коэффициентом усадки 3:1

IAKT 3,2/1,0

3.2

1.0

0.90±0.15

0.35±0.10

Бухта/1.22м

IAKT 4,8/1,6

4.8

1.6

1.00±0.15

0.40±0.10

Бухта/1.22м

IAKT 6,4/2,20

6.4

2.20

1.25±0.15

0.45±0.12

Бухта/1.22м

IAKT 7,9/2,70

7.9

2.70

1.30±0.15

0.50±0.12

Бухта/1.22м

IAKT 9,5/3,20

9.5

3.20

1.40±0.15

0.50±0.12

Бухта/1.22м

IAKT 12,7/4,20

12.7

4.20

1.70±0.15

0.50±0.12

Бухта/1.22м

IAKT 15,0/5,20

15.0

5.20

1.80±0.15

0.55±0.15

Бухта/1.22м

IAKT 19,1/6,30

19.1

6.30

1.95±0.15

0.55±0.15

Бухта/1.22м

IAKT 25,4/8,50

25.4

8.50

2.05±0.20

0.55±0.15

Бухта/1.22м

IAKT 30,0/10,20

30.0

10.20

2.20±0.20

0.60±0.15

Бухта/1.22м

IAKT 39,0/13,50

39.0

13.50

2.50±0.20

0.60±0.15

Бухта/1.22м

IAKT 50,0/17,00

50.0

17.00

2.80±0.25

0.70±0.15

Бухта/1.22м

IAKT 64,0/21,00

64

21.00

3.00±0.25

0.70±0.15

Бухта/1.22м

IAKT 75,0/25,00

75

25.00

3.00±0.30

1.00±0.20

1.22м/шт.

IAKT 90,0/30,00

90

30.00

3.00±0.30

1.00±0.20

1.22м/шт.

IAKT 100,0/34,00

100

34.00

3.00±0.30

1.00±0.20

1.22м/шт.

IAKT 125,0/42,00

125

42.00

3.00±0.30

1.00±0.20

1.22м/шт.

IAKT с коэффициентом усадки 4:1

IAKT 4,0/1,0

4

1

1.1±0.15

0.4±0.15

Бухта/1.22м

IAKT 6,0/1,5

6

1.5

1.5±0.15

0.5±0.15

Бухта/1.22м

IAKT 8,0/2,0

8

2

1.7±0.15

0.5±0.15

Бухта/1.22м

IAKT 12,0/3,0

12

3

2.0±0.15

0.6±0.15

1.22м/шт.

IAKT 16,0/4,0

16

4

2.3±0.25

0.6±0.15

1.22м/шт.

IAKT 20,0/5,0

20

5

2.6±0.25

0.6±0.15

1.22м/шт.

IAKT 24,0/6,0

24

6

3.0±0.30

0.7±0.15

1.22м/шт.

IAKT 32,0/8,0

32

8

3.0±0.30

0.7±0.15

1.22м/шт.

IAKT 52,0/13,0

52

13

3.3±0.30

0.7±0.15

1.22м/шт.
