Термоусадочная трубка Raychman® TCT GW1 (клеевая)
Коэффициент усадки 2:1, 3:1, 4:1
Рабочая температура от -45 °С до +125 °С
Температура усадки от +105 °С до +135 °С
Температура плавления клея от +70 °С до +90 °С
Электрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Горючесть подавляет горение
(без учёта клеевого слоя)
Химическая стойкость средняя

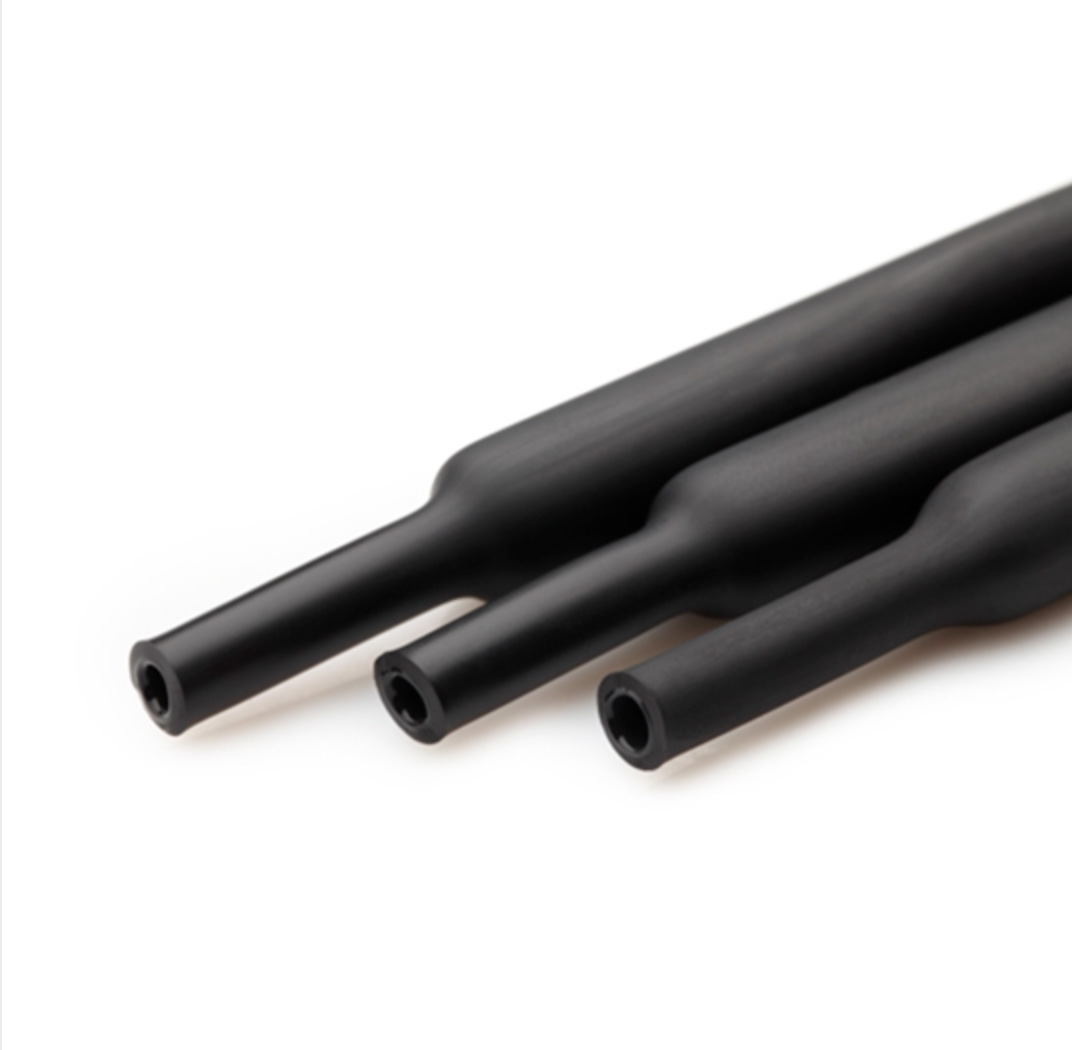

Тонкостенная не поддерживающая горение термоусаживаемая трубка с клеевым слоем из семейства клеевых трубок TCT GW. Семейство включает трубки GW1 2X, GW1 3X, GW1 4X, GW2, GW3, различающиеся по толщине стенки и коэффициенту усадки (для трубок GW1).

Трубка TCT GW1 применяется для электрической изоляции, обеспечивает влагостойкость соединения и защиту от коррозии. Благодаря тонкой стенке трубка подходит для защиты элементов, требующих гибкости при эксплуатации, или объектов со сложным изогнутым профилем (связки кабеля, металлические трубопроводы, гидроизоляция). Трубка GW1 выпускается с коэффициентом усадки 2:1, 3:1 и 4:1 — это самый высокий коэффициент усадки среди трубок марки ТСТ.

Термоусаживаемая трубка TCT GW1 используется для герметизации кабельных наконечников, в том числе в концевых кабельных муфтах до 1 кВ.

Трубка поставляется в отрезках по 1,22 м и в бухтах. Цвет трубки — черный. Изготовление трубок других цветов и с коэффициентом усадки 2:1 возможно при индивидуальном заказе.

Не содержит галогенов.

Не подлежит обязательной сертификации.

СвойствоМетод испытанияСтандартные значения
Прочность на растяжение, МПа ASTM D 2671 Не менее 12,0
Удлинение до разрыва, % ASTM D 2671 Не менее 400
Прочность на растяжение после термического воздействия, МПа ASTM D2671 (+150 °С × 168 часов) Не менее 12,0
Удлинение до разрыва после термического воздействия, % ASTM D2671 (+150 °С × 168 часов) Не менее 350
Тепловой шок (+200 °С × 30 минут) Нет потеков и растрескивания
Испытание холодом ASTM D2671 (-55 °С × 4 часа) Не растрескивается
Температура плавления клея ASTM-E28 от +70 до +90 °С
Электрическая прочность, кВ/мм ASTM D2671 Не менее 15
Объемное электрическое сопротивление ASTM D257 Не менее 1014 Ом·см
Водопоглощение, % ASTM D570 0,5
Горючесть - подавляет горение (без учёта клеевого слоя)
Коэффициент усадки - 2:1, 3:1, 4:1
GW1 2X

Размер, дюймы

Минимальный диаметр при поставке, мм

После усадки

Упаковка

Максимальный внутренний диаметр, мм

Общая толщина стенки, мм

Толщина клеевого слоя, мм

Бухта, м

Нарезка по 1.22 м (шт)

1/16

1.6

0.8

0.6±0.15

0.3±0.1

200

200

3/32

2.4

1.2

0.7±0.15

0.35±0.1

200

200

1/8

3.2

1.6

0.7±0.15

0.35±0.1

200

200

3/16

4.8

2.4

0.8±0.15

0.4±0.1

100

150

1/4

6.4

3.2

0.8±0.15

0.4±0.1

100

100

5/16

7.9

3.9

0.9±0.15

0.45±0.1

100

50

3/8

9.5

4.8

0.9±0.15

0.45±0.1

50

50

1/2

12.7

6.4

0.95±0.20

0.45±0.1

25

30

5/8

15.9

7.9

0.95±0.20

0.45±0.1

25

25

3/4

19.1

9.5

1.0±0.20

0.45±0.1

25

20

1

25.4

12.7

1.1±0.20

0.50±0.1

25

25

1 ¼

31.8

15.0

1.15±0.20

0.50±0.1

25

15

1 ½

38.1

19.0

1.25±0.20

0.50±0.1

25

15

1 ¾

44.5

22.0

1.35±0.20

0.55±0.1

25

10

2

50.8

25.4

1.5±0.25

0.60±0.1

25

5

GW1 3X
Размер, дюймыМинимальный диаметр при поставке, ммСредняя толщина стенки при поставке, ммПосле усадкиУпаковка
Максимальный внутренний диаметр, ммОбщая толщина стенки, ммТолщина клеевого слоя, ммБухта, мНарезка по 1,22 м (шт)
1/8 3,2 0,30 ± 0,08 1,0 0,95 ± 0,08 0,35 ± 0,08 200 200
3/16 4,8 0,46 ± 0,08 1,6 1,10 ± 0,08 0,40 ± 0,08 100 150
1/4 6,4 0,50 ± 0,08 2,2 1,20 ± 0,08 0,45 ± 0,08 100 100
5/16 7,9 0,52 ± 0,08 2,7 1,35 ± 0,08 0,50 ± 0,08 100 50
3/8 9,5 0,55 ± 0,08 3,2 1,45 ± 0,08 0,50 ± 0,08 50 50
1/2 12,7 0,68 ± 0,08 4,2 1,70 ± 0,08 0,50 ± 0,08 25 30
5/8 15,0 0,70 ± 0,10 5,2 1,80 ± 0,10 0,55 ± 0,10 25 25
3/4 19,1 0,76 ± 0,10 6,3 2,00 ± 0,10 0,55 ± 0,10 25 20
1 25,4 0,78 ± 0,10 8,5 2,10 ± 0,10 0,55 ± 0,10 25 25
1 1/4 30,0 0,80 ± 0,10 10,2 2,20 ± 0,10 0,60 ± 0,10 25 15
1 1/2 39 0,85 ± 0,10 13,5 2,40 ± 0,10 0,60 ± 0,10 25 15
2 50 0,95 ± 0,10 17,0 2,70 ± 0,10 0,70 ± 0,10 25 10
5/2 64 0,95 ± 0,10 21,0 3,00 ± 0,15 0,70 ± 0,10 25 5
GW1 4X
Размер, ммМинимальный диаметр при поставке, ммПосле усадкиУпаковка
Максимальный внутренний диаметр, ммОбщая толщина стенки, ммТолщина клеевого слоя, ммБухта, мНарезка по 1,22 м (шт)
4,0 4,0 1,0 1,0 ± 0,15 0,4 ± 0,15 200 150
6,0 6,0 1,5 1,1 ± 0,15 0,4 ± 0,15 100 100
8,0 8,0 2,0 1,5 ± 0,15 0,5 ± 0,15 100 50
12,0 12,0 3,0 1,7 ± 0,15 0,5 ± 0,15 25 30
16,0 16,0 4,0 2,0 ± 0,15 0,6 ± 0,15 25 25
20,0 20,0 5,0 2,3 ± 0,25 0,6 ± 0,15 25 25
24,0 24,0 6,0 2,5 ± 0,25 0,6 ± 0,15 25 20
32,0 32,0 8,0 2,8 ± 0,30 0,7 ± 0,15 25 15
52,0 52,0 13,0 3,0 ± 0,30 0,7 ± 0,15 25 5
ПроизводительRaychem / TycoDSG-Canusa3MLGSumitomoWOERМемотерм-ММТермаЛюкс
Наименование ATUM CPA100 EPS400 / EPS300 GSHS-3635W W3B2 W-1-SB ТТЭкнг ТТн 31к, Ттн 41к
